| 브랜드 이름: | KOMAI |
| 모델 번호: | KM-SP020 |
| MOQ: | 1 lane |
| 가격: | negotiable |
| 지불 조건: | T/T,Western Union |
| 공급 능력: | 5000 pcs/month |

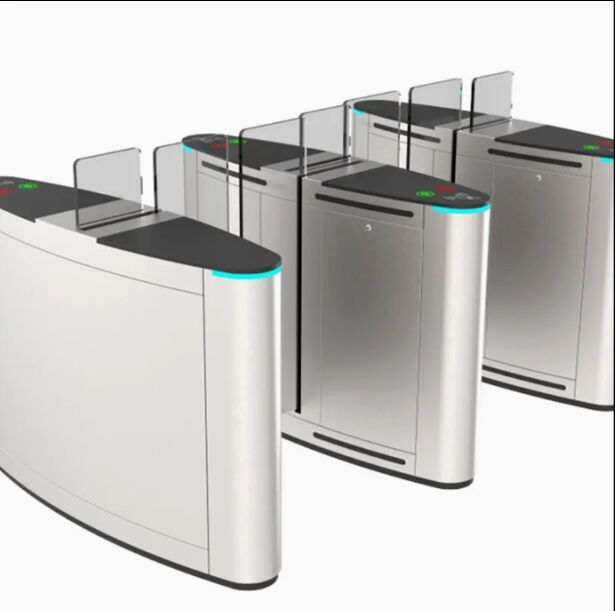

플랫 윙 게이트는 기계, 전자, 마이크로프로세서 제어 및 다양한 신원 인식 기술을 유기적으로 통합합니다. IC 카드, ID 카드, 바코드 카드, 신분증, 지문 및 관광 명소 티켓 발권기 사용을 용이하게 합니다. 다양한 신원 인식 시스템 장치를 선택하고 신뢰할 수 있는 안전 보호 장치, 경보 시스템 및 방향 표시기를 채택하여 통행로의 지능형 제어 및 관리를 달성하기 위해 조정합니다.
플랫 윙 게이트는 단일 코어와 이중 코어로 나뉩니다. 단일 코어: 단일 채널 및 다중 채널용. 이중 코어: 다중 채널용.
I. 기술 매개변수
케이스 크기: 길이 1400 * 너비 330 * 높이 1000 (MM)
형상 재질: 본체는 304# 스테인리스 스틸로 제작되었으며, 전체 판 두께는 2.0+1.5mm 이상입니다.
주 제어 회로: Linux 임베디드 시스템 기반 A9 주 제어 보드, 통신 모드 485;
제어 메커니즘: 베어링 제어 기반의 전체 전기 메커니즘은 기계식으로 구동되며, ARM 기술 기반 제어 회로는 턴스타일을 온라인으로 프로그래밍할 수 있도록 개발되었으며, 턴스타일 펌웨어는 향후 요구 사항을 충족하도록 업그레이드할 수 있습니다.
채널 표시: LED 채널 표시; 음성 안내 기능 지원
확장 암 길이: 275mm
최대 채널 폭: 600mm
무게: 85KG
케이스 재질: 국내 표준(No.304) 스테인리스 스틸
문 색상: 빨강, 파랑, 투명, 회색 선택 가능
입력 인터페이스: 릴레이 스위치 신호 또는 12V 레벨 신호 또는 펄스 폭 > 100ms의 12V 펄스 신호, 구동 전류 > 10mA
정상 서비스 수명: 300만 회
LED 표시등: 빨강 및 녹색 표시등, 채널 상태 표시등
카드 리더 창: 2개 (요구 사항에 따라 증가 가능)
속도: 분당 50명 (항상 열림), 분당 25-30명 (항상 닫힘)
게이트 개폐 시간: 1초
전원 켜기 후 통행로 상태 진입에 필요한 시간: 3초
고장 후 자동 재설정 시간: 10초
II. 주요 기능 및 특징
고장 자가 진단 및 음성 안내 기능으로 사용자의 유지 보수 및 사용 편리성 향상;
브러시리스 엔진, 기어 변속으로 보다 안정적인 작동 및 긴 수명;
프로그래밍 가능한 장치의 작동 상태는 주 제어 보드의 내장 소형 패널을 통해 변경할 수 있습니다.
기계 구조와 이중 클램프 방지 기능은 수축 암이 재설정 과정에서 막혔을 때 기본 시간 내에 모터를 자동으로 정지시키거나 정지시키고, 기본 지연 후 다시 재설정(재설정될 때까지)하며, 힘이 매우 작습니다(≤2Kg).
소리 및 빛 경보 기능: 불법 침입, 테일링 경보 포함;
음성 안내 기능으로 입구 및 출구 음성 설정 가능;
충돌 방지 기능으로 게이트 열림 신호를 받지 못하면 윙 도어가 자동으로 잠깁니다.
확장 암 동기화 기능;
자동 재설정 기능이 있습니다. 게이트를 연 후 지정된 시간 내에 통행이 이루어지지 않으면 시스템은 이 통행에 대한 사용자의 권한을 자동으로 취소합니다. 표준은 열린 후 5초입니다.
전원 차단 후 채널이 자동으로 열리고 전원 켜기 시 자동으로 닫힙니다. 모터 소음이 작습니다.
다양한 카드 리더 장치와 연결하여 릴레이 스위치 신호를 수신할 수 있습니다.
개인 출입의 단일 또는 이중 제어;
관리 컴퓨터를 통한 직접적인 원격 제어 및 관리 가능;
| 제품 기술 매개변수 | |
| 구조 | 프레임 구조 / 304 스테인리스 스틸 쉘 |
| 턴스타일 구성 | 모터, 하우징, 게이트 제어 보드, 전원 공급 장치, 광전 패널 |
| 케이스 재질 | 국내 표준 304 스테인리스 스틸, 2.0+1.5MM 두께 스테인리스 스틸 |
| 공정 표준 | 레이저 절단 공정, 아름다운 외관 |
| 작동 전압 | AC220±10%V 50±10%HZ |
| 구동 모터 | DC 브러시리스 모터 |
| 외형 치수 | 1400mm (길이) * 330mm (너비) * 1000mm (높이) |
| 채널 폭 | 채널 폭: 600mm |
| 윙 도어 높이 | 맞춤 제작 가능 |
| 변속기 모터 코어 | 완전 자동 브러시리스 변속기 코어, 고장 없는 작동 횟수 > 5백만 회 |
| 주 제어부 | 산업용 32비트 ARM 칩을 채택하여 업계 선두, 빠른 반응 및 강력한 처리 능력 보유 |
| 문 열림 방향 | 단방향 또는 양방향 |
| 게이트 개폐 시간 | 1-2초 |
| 문 열림 및 닫힘 속도 | 레벨 10 조절 가능 |
| 통행 속도 | 분당 40명 (항상 열림), 분당 25-30명 (항상 닫힘) |
| 전원 켜기 후 통행로 상태 진입에 필요한 시간 | 3초 |
| 고장 후 자동 재설정 시간 | 1-3초 |
| 전원 차단 시 문 열림 | 슈퍼 커패시터가 자동으로 열립니다. |
| 게이트 머신 메인보드 자가 진단 | 지원 |
| 논리적 판단 | 정밀한 테일링 방지, 채널 내 사람 유무 판단, 시간 초과 시 경보, 통과를 위한 게이트 닫기, 더 많은 고객 요구 충족 |
| 스위칭 게이트 | 다단계 감속 기능, 더 안정적이고 조용한 작동 |
| 전원 차단 시 자동 열림 | 자동 열림 |
| 적외선 모니터링 | 6개의 적외선 센서로 전방위 감지 |
| 작동 온도 범위 | -10°C ~ 60°C |
| 작업 환경 | 실내 및 실외 (차양) -10°C~70°C 상대 습도: 90% 미만, 결로 없음 |
| 상대 습도 | 5~90%RH (결로 없음) |
| 소음 | ≤55dB |
| 보호 등급 | IP45 |
| 통신 인터페이스 | 표준 RS485 인터페이스, 거리 1200미터 이하 |
| 상태 표시등 | LED 교통 신호등 상태 표시등 |
| 입력 인터페이스 | 릴레이 스위치 신호 또는 12V 레벨 신호 또는 펄스 폭 > 100ms의 12V 펄스 신호, 구동 전류 > 10mA |
